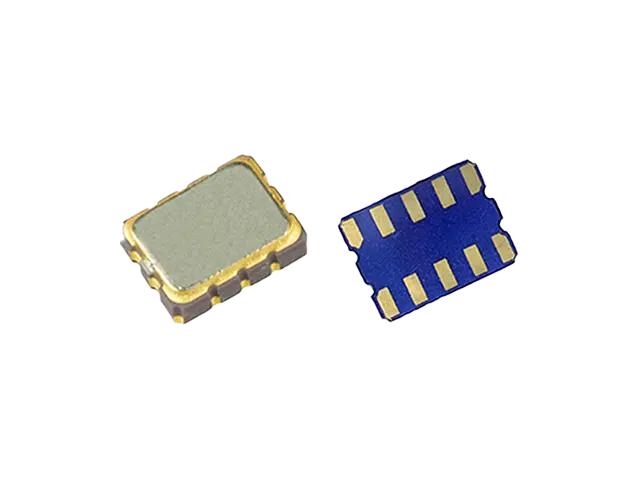

Name: 石英晶體諧振器RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: HLC RTC 晶體諧振器提供準確的即時時脈功能、低功耗和可靠的定時性能。

電氣規格	Symbol	Condition	Rating	Unit
電源電壓①	VDD	Between VDD and GND	-0.3～6.5	V
電源電壓②	VBAT	Between VBAT and GND	-0.3～6.5	V
輸入電壓	Vin	FOE, SCL, SDA pins	GND=0.3~6.5	V
輸出電壓①	Vout1	FOUT pin	GND=0.3~DD+0.3	V
輸出電壓②	Vout2	SDA and /INT pins	GND=0.3~6.5	V
存贮溫度範圍	Storage	When stored separately, without packaging	-55~125	℃
頻率穩定性	△f/f	Ta=0℃ to +50℃，VDD = 3.0 V	-3.4~3.4	PPM
頻率穩定性	△f/f	Ta=-40℃ to +85℃，VDD = 3.0 V	-5~5	PPM
頻率/電壓特性	f/V	Ta =+25℃，VDD=2.0V tO 5.5V	±1.0 MAX	PPM/V
對稱性（佔空比）	TW/T	50% of VDD level	40~60	%
SCL 和 SDA 的上升時間	Tr		0.3MAX	C
SCL 和 SDA 的下降時間	Tf		0.3MAX	US
SCL时钟頻率	fsCL		400MAX	KHZ
啟動條件建立時間	tSU;STA		0.6Min	US
啟動條件保持時間	tHD;STA		0.6Min	US
數據建立時間	tSU;DAT		100Min	US
數據保持時間	tHD;DAT		0Min	US
总线空閒時間	tBUF		1.3Min	US
SCL低电平宽度	tLOW		1.3Min	US
SCL高电平宽度	tHIGH		0.6Min	US
起振時間	tSTA	Ta=+25℃，VDD=1.6V~5.5 V	1MAX	s
起振時間	tSTA	Ta=-40~+85℃，VDD=1.6V~5.5 V	3MAX	s
年老化率		Aging @25℃ 1st year (Max)	±3.0 MAX	PPM
溫度传感器精度	Tsensor	VDD=3.0 V	±5.0 MAX	℃
除表所列參數外，可依客戶需求設計
