石英晶體諧振器 HC-49S/2PD
HC-49S/2PD

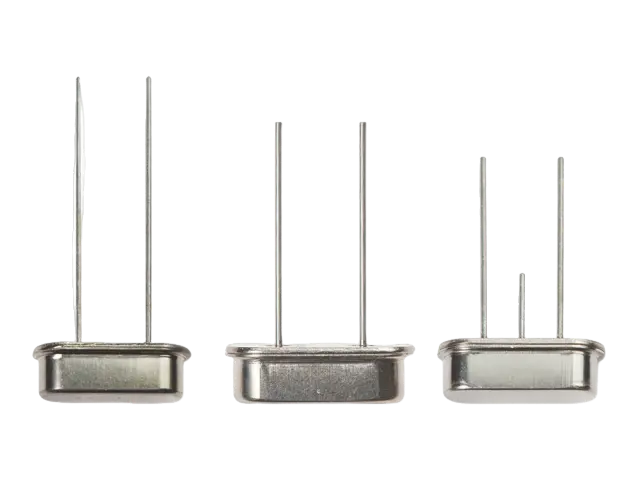

石英晶體諧振器 HC-49U/S HC-49U/S
電氯特性 | HC-49U/S |
頻率範圍 | 3.5MHz~125MHz |
切型 | AT; BT |
調整頻差 | ±5ppm ~ ±30ppm |
溫度頻差 | AT: ±2.5ppm(0°C - 50°C); ±5ppm(-10°C - 60°C) ±10ppm(-20°C - 70°C); ±30ppm(-40°C - 85°C) BT: ±100ppm(-20°C-70°C); |
儲存溫度 | -40°C ~ +85°C |
諧振電阻 | 請參閱表格 |
負載電容 | 4pf ~ ∞ |
靜態電容 | < 5pf |
絕緣電阻 | > 500MΩ At DC 100V |
激勵功率 | 1μw ~ 100μw |
年老化率 | ±3ppm |
頻率對等效串聯電阻
頻率(MHz) | 模式 | 等效串聯電阻(Ω) |
3.500 ≤ f < 4.000 | AT/FUND | 150 ~ 100 |
4.000 ≤ f < 6.000 | AT/FUND | 100 ~ 60 |
6.000 ≤ f < 10.000 | AT/FUND | 60 ~ 50 |
10.000 ≤ f < 15.000 | AT/FUND | 50 ~ 30 |
15.000 ≤ f < 35.000 | AT/FUND | ≤ 25 |
21.000 ≤ f < 40.000 | AT/FUND | ≤ 40 |
25.000 ≤ f < 100.000 | 3rd Overtone | 80 ~ 60 |
除表中所列參數外，可根據客戶需要設計。 | ||
其他規格請諮詢銷售代表。
