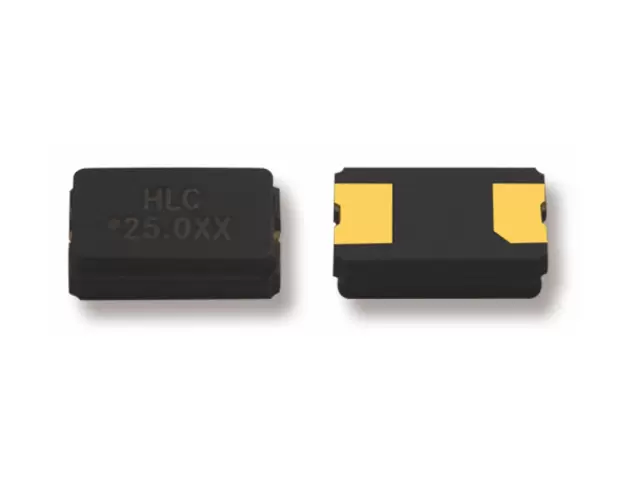

石英晶體單元
玻璃 5.0x3.2
SMD振盪器 4片裝，尺寸3.2x2.5
| 電氣規格 | OSC3225 | |
| 頻率範圍(F0) | 1MHz~200MHz&32.768KHz | |
| 扇出型 | CMOS/HCOMS/LVCMOS | |
| 建議工作電壓 (VDD) | 1.8V、2.5V、2.8V、3.3V、5.0V +10% | |
| 工作溫度範圍 | -40℃~+85℃、-40℃~+125℃ 或指定 | |
| 溫度範圍內的頻率穩定性 | +20ppm、+50ppm、+100ppm、或指定 | |
| CMOS | ||
| 最大音量 | 0.33V、0.5V | |
| VOH(分鐘) | 2.97V、4.5V | |
| 儲存溫度範圍 | -55℃~+125℃ | |
| 輸入電流 | 3.3伏 | 1MHz~50MHz 10mA >50MHz 20mA |
| 5.0V | ||
| 對稱性（佔空比） | 40%~60%；45%~55% | |
| 上升/全時（0.2VDD~0.8VDD） | 最大 5 奈秒 | |
| 負載電容 | 15pF/30pF/50pF | |
| 啟動時間（典型值） | 最大 3 毫秒 (15 皮法) | |
| E/D 功能 | 腳位 1 開路或 Vhigh≥0.7VDD | PIN#3 已激活 |
| 腳位 1 Vlow≥0.3VDD | Highz | |
| 25°C 老化 第一年（最大值） | +1ppm/年，+3ppm/年，±5ppm/年 | |
| 除了表格中列出的參數外，還可以根據客戶需求進行設計。 | ||
