石英晶體單元
SMD6.0x3.5

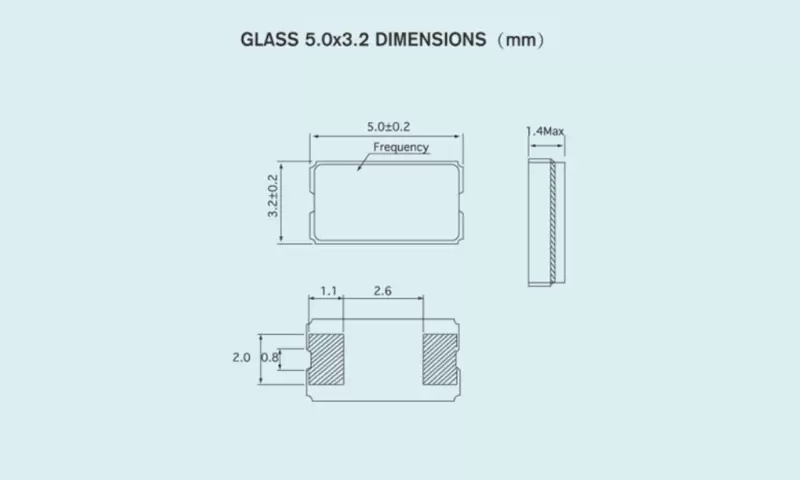

石英晶體單元 玻璃 5.0x3.2
| 類型 | 玻璃 5.0X3.2 |
| 頻率範圍 | 8MHz~60MHz |
| 水晶切割和模式 | AT/FUND |
| 頻率容差（25℃時） | ±5ppm~±30ppm，或指定 |
| 頻率溫度特性 | ±10ppm（-20℃-70℃）；±30ppm（-40℃-85℃）； |
| 工作溫度範圍 | -40℃~+125℃ |
| 儲存時間範圍 | -55℃~+125℃ |
| 等效串聯電阻（ESR） | 參見表格 |
| 負載電容(CL) | 6pf~∞ |
| 並聯電容(Co) | <5pf |
| 絕緣電阻 | 直流 200V 時電阻 >500MΩ |
| 驅動等級 | 10μw ~300μw |
| 年齡（年） | ±3ppm（年） |
頻率與等效串聯電阻的關係
| 頻率（MHz） | 模式 | ESR(Ω) 玻璃 5.0X3.2 |
| 6.000<f<20.000 <="" td=""> | AT/FUND | ≤ 200 |
| 20.000≤f<40.000 | AT/FUND | ≤ 150 |
| 40.000≤f<80.000 | 第三泛音 | ≤ 60 |
| 除了表格中列出的參數外，還可以根據客戶需求進行設計。 | ||
