Name: SMD晶體振盪器差分輸出
Uploaded: 2026-01-19T11:25:36+08:00

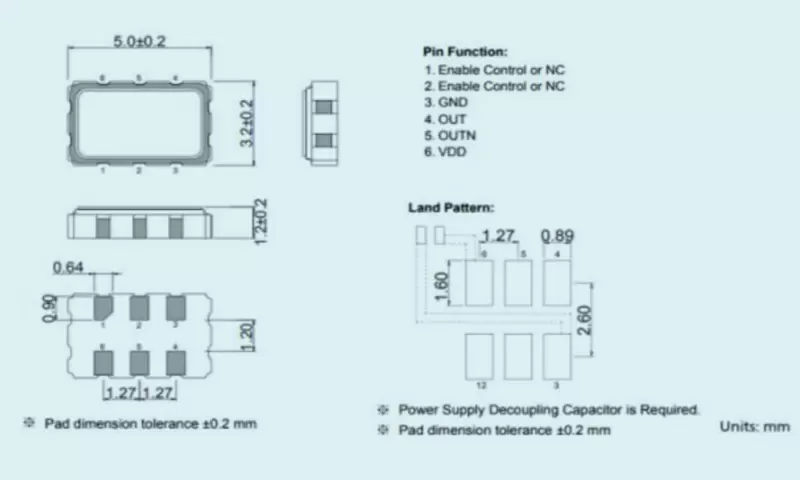

SMD晶體振盪器差分輸出 LV5.0x3.2

ltem	系列	5032
輸出類型		LVPECL	LVDS	HCSL
頻率範圍(F0)		25MHz~200MHz	25MHz~200MHz	25MHz~200MHz
頻率穩定性		+/-25ppm +/-50ppm 或指定
工作溫度範圍(TOPR)		-40℃~+85℃、-40℃~+125℃ 或指定
儲存溫度範圍（TSTG）		-55℃~+125℃
電源電壓（VDD）		2.5V 或 3.3V +/-10%
供電電流（lDD）		最大電流 80mA	最大電流 80mA	最大電流 30mA
待機電流（標準）		最大電流 10μA
輸出對稱性(Sym)		40%~60% 45%~55%（1/2VDD 時）
上升時間(Tr)		10奈秒最大值（10%VDD~90%VDD）
秋季時間(Tf)		最大 10ns（10%VDD~90%VDD）
輸出電壓	VOH（典型值）音量（典型值）	VDD -1.025V VDD -1.62V	1.6伏 0.9伏	0.74伏 0
輸出負載		50Ω	100Ω	50Ω
啟動時間（TS）		最大 10 毫秒
待機功能（三態）		腳位 1、腳位 2=高電平（最小 +0.7VDD）或開路；接腳 4、接腳 5=工作腳位 1、腳位 2=L（最大 +0.3VDD）---- 腳位 4、腳位 5=高阻抗
相位抖動（12kHz~20MHz）		1ps Max
除了表格中列出的參數外，還可以根據客戶需求進行設計。
