石英晶體單元
HC-49S/4PD

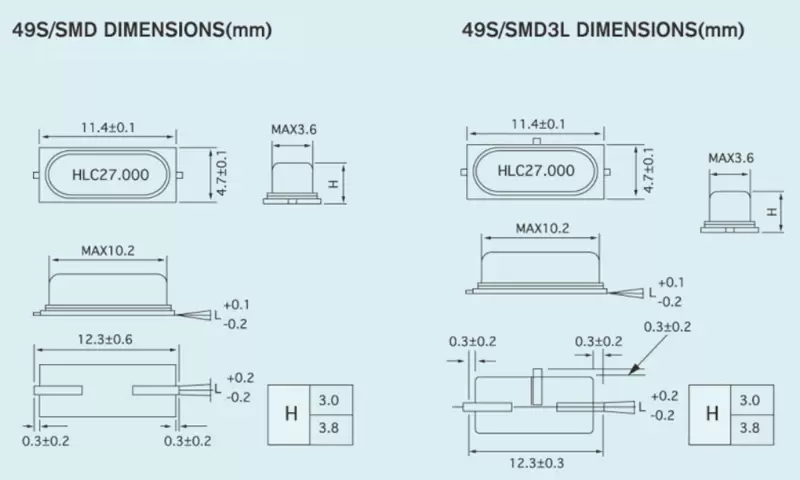

OUARTZ 晶體單元 HC-49S/SMD
| 類型 | HC-49S/SMD |
| 頻率範圍 | 3.5MHz~125MHz |
| 水晶切割 | AT;BT |
| 頻率容差（25℃時） | ±5ppm~±30ppm |
| 頻率溫度特性 | “AT:±2.5ppm(0℃-50℃);+5ppm(-10℃-60℃);+10ppm(-20℃-70℃);+30ppm(-40℃-85℃)”BT:±100ppm(-20℃-70℃); |
| 儲存時間範圍 | -40℃~+85℃ |
| 等效串聯電阻（ESR） | 參見表格 |
| 負載電容(CL) | 4pf~∞ |
| 分流電容(Co) | <5pf |
| 絕緣電阻 | 在直流 100V 電壓下，電阻 >500MΩ |
| 驅動等級 | 1μw ~100μw |
| 年齡（年） | ±3ppm（年） |
頻率與等效串聯電阻的關係
| 頻率（MHz） | 模式 | ESR(Ω) |
| 3.500 ≤f<4.000 | AT/FUND | 150~100 |
| 4.000 ≤f<6.000 | AT/FUND | 100~60 |
| 6.000 ≤f<10.000 | AT/FUND | 60~50 |
| 10.000≤f<15.000 | AT/FUND | 50~30 |
| 15.000≤f<35.000 | AT/FUND | ≤ 25 |
| 21.000 ≤f<40.000 | BT/FUND | ≤ 40 |
| 25.000 ≤f<100.000 | 第三泛音 | 80~60 |
| 除了表格中列出的參數外，還可以根據客戶需求進行設計。 | ||
